弱電井內電纜橋架安裝規范要求

     我們平常不太重視弱電井內的橋梁和電纜敷設。這項工作不 僅僅在外面，我們會忽略它。當甲方要求時，我們會得到它，當監理要求時，我們會得到它。那么，弱電井內電纜和橋架安裝規范的要求是什么呢？弱電井電纜橋架安裝規范的要求是什么？

(一) 作業條件

1、 土建墻體結構已彈出施工水平線，墻體抹灰及表層已完工。

2、 電纜橋架和穿地板的預留孔已經處理好，安裝防火隔埋件已整理好。

3、 電纜橋架安裝所需的支架等附件已經加工好。

4、 豎井內電氣預埋管道已整理好。

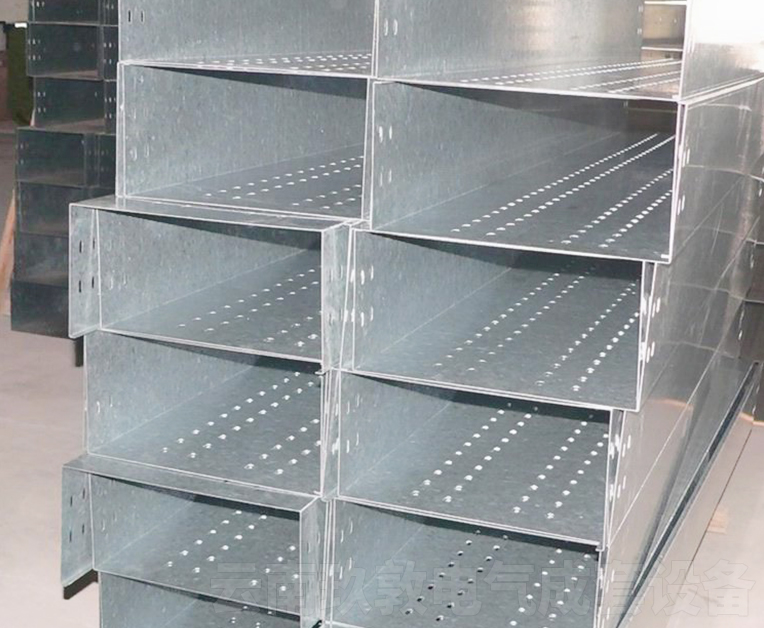

(二) 材料要求

1、 電氣豎井中使用的電纜橋架，規格型號應符合設計要求，采用防火產品，橋架寬度小于鋼板厚度400mm厚度不小于1.5mm;在400——800mm之間厚度不小于2mm。

2、 電纜橋架應平直，無明顯變形，支架焊接牢固，無明顯變形，下料誤差5mm切口應無卷邊毛刺。

3、 防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。

4、 豎井內的配電箱應有出廠證、生產許可證CCC認證標志、認證書復印件及試驗記錄。

5、 電線、電纜及附件應選用符合國家現行技術標準的產品，并應具有出廠證明CCC認證標志和認證證書復印件。電線和電纜還應有生產許可證。

6、 電氣豎井中使用的輔助材料：鉆頭、電焊條、調合漆、焊料、焊劑、橡膠絕緣帶等。

7、 金屬膨脹螺栓：根據設備的允許張力、剪力和安裝孔徑確定。

8、 接線端子：根據導線截面和導線根數選擇相應規格的接線端子。

(三) 主要機具

1、 活扳手、虎鉗、砂輪機、鋼鋸、鋸條、焊機、套絲機、手動煨管機、液壓煨管機、扁銼、圓銼、半圓銼、壓力案、電烙鐵、電爐、錫鍋、噴燈、錫勺、兆歐表、高凳等。

弱電井電纜和橋架安裝規范的要求是什么？2. 質量要求

質量要求符合《建筑電氣工程施工質量驗收規范》(GB50303-2002)的規定。

弱電井電纜和橋架安裝規范的要求是什么？3. 工藝流程

確定電纜橋架的位置-固定支架-橋架安裝-配電箱固定

弱電井電纜和橋架安裝規范的要求是什么？4. 操作過程

(1)確定電纜橋架的位置

1、電纜橋架應敷設在安全、干燥、易操作的電氣豎井內。

2、根據圖紙?jiān)O(shè)計的位置，計算空間尺寸是否滿足操作距離的要求，特別是當井內有大量的橋梁和配電箱、大尺寸和大管道時，往往難以排列，因此必須仔細檢查尺寸。

3、檢查豎井地板上預留的洞口位置是否合適，直至上下垂直。

(二)固定支架

1、固定橋架支架采用廠家配套產品，高度為離地1500——2000mm,用膨脹螺栓固定。

2、10號槽鋼固定在橋的下部，槽鋼與墻的距離不小于50mm,座椅在地板上的預留孔與預埋件焊接固定，或用膨脹螺栓與地板固定。在槽鋼上固定兩個50×50×5角鋼用于與橋架直接連接固定。

3、地板下面有預埋件固定防火隔板，支撐防火枕。

4、支架和槽鋼的固定方法見圖5-29。電纜支架全長均應有良好的接地,即將支架與墻上預埋的接地埋件焊成一體。

電氣豎井電纜配線垂直安裝見圖5-30。

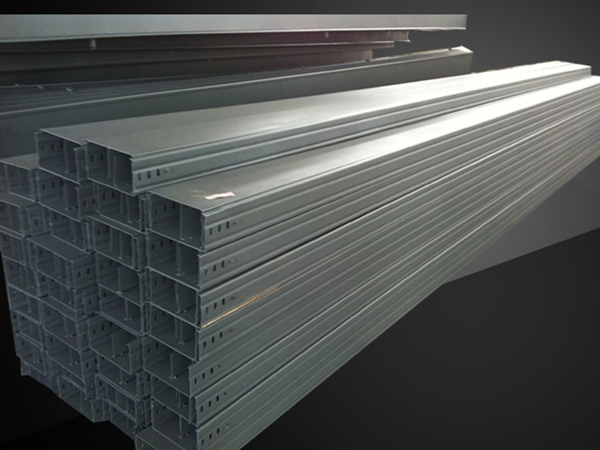

(三) 橋架安裝

1、用螺栓固定橋架和支架。

2、橋梁與鋼管的連接采用專用鎖母固定，并有跨接地線。

3、直線段鋼制電纜橋架超過30m,伸縮縫應采用伸縮連接板或伸縮節連接。

(4) 敷設電纜

1、橋架到位后，可敷設電纜。根據設計要求.按順序放置需要敷設在橋上的電纜，排列整齊.盡量避免交叉。敷設時應按適當間距固定，并及時安裝標志。標志應安裝在電纜終端和豎井的兩端。標志上應注明線路編號。無編號時，應注明電纜型號、規格和起止地點：字跡清晰，不易脫落，規格統一，防腐，吊裝牢固。電纜應在終端和接頭處留出備用長度。

2、當電纜進入豎井、盤柜和管道時，出入口應關閉，管口應密封。在豎井內涂有麻護層的電纜應剝離麻護層，并防止其裝甲腐蝕。

3、 電纜穿過豎井后，用防火枕密封。結構施工過程中埋在地板底面的埋件用于固定防火隔板。防火隔板采用4mm厚鋼板。防火枕有三種規格，其中包括I型為32O×120×25,Ⅱ型為160×120×25,Ⅲ型為160×75×25,防火枕型號應根據預留孔尺寸和橋梁尺寸進行選擇。防火枕放置在防火隔板上時，應按順序整齊地放置，靠近電纜，使防火枕與電纜之間的間隙不大于1cm,防火枕的厚度不得小于防火枕的厚度24cm。施工前應清理封堵部位。

(五) 配電箱固定

1、明裝配電箱用膨脹螺栓固定。根據設計圖紙的要求，確定配電箱的標高和軸線。首先，根據裝飾 0.5m設置配電箱的下底線，然后根據配電箱的形狀和尺寸確定安裝孔的位置，并在固定點用沖擊鉆鉆鉆孔。鉆孔前，選擇膨脹螺栓的亢進直徑，然后選擇相應的沖擊鉆頭直徑。沖擊鉆頭的直徑可選擇與膨脹螺栓相同或略大的直徑。

2、如果配管為暗配管，則采用配電箱后開孔進線，如為明配管，則采用下開孔進線。

3、塑料銅線和跨接地線用于箱體和鋼管之間。如果鋼管是焊接鋼管，則焊接接地螺栓用作鋼管的跨接地，導線兩端的壓力鼻用螺栓壓接。如果是鍍鋅鋼管，則采用專用夾緊連接。配電箱內，接地線壓接PE母線端子上。不得串聯箱體接地保護端子。

4、配電箱應有明顯可靠的接地，帶電器的鐵盤和帶電器的門應有明顯可靠的裸銅編織線作為接地保護線。PE線不得串聯。

5、與配電箱連接的明配管用管卡固定，距離較遠200mm入箱處應有固定點200mm還應有固定點，管卡應與管徑相匹配。

6、配電箱上的電器和儀器應牢固、平整、整潔，間距均勻，鋼端不松動，開關靈活，零件齊全。

7、配電箱安裝應牢固、平整，垂直度允許偏差為3mm。

8、電氣豎井金屬線槽及配電箱安裝見圖5-31。

交底內容：

弱電井內的電纜和橋架安裝規范有哪些要求？5. 成品保護

1、 沿橋敷設電纜，應在管道和空調工程基本施工完成后進行，防止其他專業施工過程中電纜損壞。

2、 電纜兩端門窗安裝鎖緊，防止電纜丟失或損壞。

弱電井電纜和橋架安裝規范的要求是什么？6. 應注意質量問題

1、 沿橋敷設電纜時，應防止電纜排列混亂、不整齊、交叉嚴重。敷設電纜前，應提前安排電纜，繪制布置圖，并按圖進行施工。敷設電纜時，應敷設一根，整理一根，固定一根。

2、 電纜彎曲半徑不符合要求。電纜橋架施工時，應提前考慮電纜路徑，滿足橋架上敷設最大截面電纜彎曲半徑的要求，并考慮電纜的布置位置。

弱電井電纜和橋架安裝規范的要求是什么？7. 安全注意事項

1、 電纜橋架安裝時，下方不得有人停留。進入現場時戴安全帽。

2、 使用人字梯必須堅固，距梯腳40——60cm拉繩應設置在任何地方，以防劈裂。單梯上端應綁牢，下端應有人支持。

3、 使用電氣設備和電動工具時，應采取可靠的接地保護措施（零）。打眼時，戴防護眼鏡，工作場所下方不得站立。

以上是弱電井電纜和橋架安裝規范要求的全部?jī)?nèi)容。相信大家看完上面提到的，都知道弱電井電纜和橋架安裝規范的一些知識，希望對大家有所幫助。
