昆明橋架廠電纜敷設裝置設計

一、隨著建設項目投資及規劃水平的提高，很多高精尖項目越來越多地使用在智能化建筑當中，其最大的特點就是用電負荷的大幅攀升，因此對供電的可靠性和供電質量提出了更高的要求。在樓宇當中目前電纜的敷設方式主要有以下兩種 ：一是在地面預制電纜溝，在電纜溝內敷設電纜，該方法一般適用于配電室等電纜密集場所；二是在電纜橋架內敷設電纜，這是大型機電安裝項目中使用最多的一種，多用于豎井內垂直電纜敷設和水平橋架內樓層電纜敷設。由于樓宇內電纜的敷設多位于高空中的橋架內，不像室外廠區及工礦企業等電纜敷設可以采用埋地電纜溝或者直埋方式，在電纜敷設距離長且電纜自重大時可以使用電纜輸送機敷設。由于在橋架內敷設電纜屬于高空作業且電纜規格和敷設長度相對較小、敷設走向也相對多變，因此無法使用電纜輸送機這種體積大且重量大移動困難的設備。對于樓宇水平橋架內電纜的敷設較多采用的還是以人工牽引布放電纜為主的敷設方法。

二、如果樓宇的智能化設計較為全面且對吊頂內集成化布管布線要求較高，那么就對電纜的敷設施工造成了更大的施工難度。由于電纜自重大、不易彎曲，所以上述人工敷設方式在狹小空間內的施工效率就非常低，造成施工成本節節攀高，施工的組織和策劃也非常的困難。人工敷設的電纜扭曲、打圈，在人工拖拽中加大了電纜與水平橋架間的摩擦，不僅損傷了電纜的絕緣層，而且也擦傷了水平橋架上的防火阻燃漆，施工的質量和施工安全也難以保證。因此施工現場需要研制水平橋架內的電纜敷設裝置來改善目前的施工狀況。

三、具體實施方式

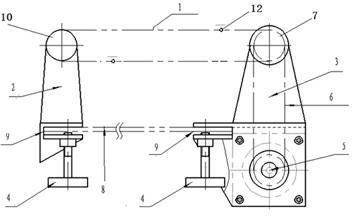

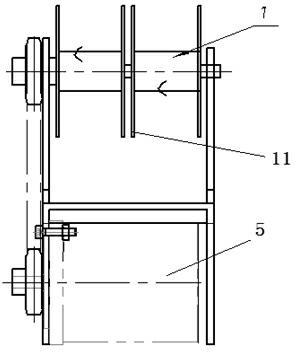

[0017] 以下結合附圖詳述本實用新型并非限制本實用新型的保護范圍，參見圖 1 和圖 2，水平橋架內電纜敷設裝置包括主機 3 和輔機 2，主機 3 設有電機 5 和主機滾筒 7，主機滾筒7 與電機 5 通過傳動皮帶 6 連接 ；輔機 2 設有輔機滾筒 10，在主機滾筒 7 和輔機滾筒 10 的支架底座上均設有卡槽 9，將主機滾筒 7 和輔機滾筒 10 通過引導鋼絲繩 1 連接。電機 5 安裝在支架底座的下方、固定在電機箱中，電機 5 的電源線與電機控制器連接，電機 5 是直流電機。卡槽 9 由兩塊底板組成，在下方的底板上設有緊固螺栓安裝孔或緊固手輪安裝孔，其內安裝緊固螺栓或緊固手輪 4，該卡槽 9 插在橋架底板 8 上。主機滾筒 7 和輔機滾筒 10 為同徑同步滾筒，其筒體均被擋板 11 分隔為兩部分，能夠連接兩根引導鋼絲繩 1，在兩根引導鋼絲繩 1 上固定卡扣 12。在橋架底板 8 上放置電纜滑輪。支撐著拖動中的電纜，減少與水平橋架 8 之間的摩擦，保護電纜，提高電纜的敷設質量。
[0018]   使用時，安裝輔機 2 和主機 3 時，將卡槽 9 插在水平橋架底板 8 上，然后用緊固手輪 4 或堅固螺栓固定旋緊。選擇適當長度的兩根引導鋼絲繩 1，分別連接于輔機 2 的輔機滾筒 10 和主機 3 的主機滾筒 7 上，使兩根引導鋼絲繩 1 上的卡扣 12 分別位于輔機滾筒 10和主機滾筒7 的起始端和終止端。將需要敷設的電纜安裝電纜網套后，固定在引導鋼絲繩1的卡扣 12 上，在水平橋架的適當位置放置電纜滑輪支撐電纜。因為輔機滾筒 10 和主機滾筒 7 均連接了兩根引導鋼絲繩 1，因此在電機 5 反轉換向的時候，另外一側的引導鋼絲繩 1也可以固定需要敷設的電纜并牽引到目標位置，電機 5 每換向一次既可敷設一根電纜。
