防火型下垂直三通電纜橋架設計

本發明涉及在工業設施、隧道、基礎設施、車間、購物中心等各種居住和交通空間中使用的電纜流通（承載）的電纜承載組件，不僅要注意受潮和耐用方面的考慮，而且還需要注意在一些高危線路中高溫會引起的問題，市場上缺少一種結構簡單，維修方便，加工成本低、耐高溫及防火的電纜橋架。

發明內容
[0003] 本發明的目的是提供一種結構簡單、操作簡單、生產效率高的防火型下垂直三通電纜橋架。
[0004] 本發明的技術方案是 ：防火型下垂直三通電纜橋架，包括水平部，彎曲部，進線部， 所述水平部、彎曲部和進線部均由兩側的側壁和共同的底面組成，所述側壁上設置有向里的凸起，所述水平部和彎曲部形成一個拱形結構，所述進線部為中空通透的結構，所述進線部和水平部水平，所述進線部和彎曲部垂直。
[0005] 進一步，所述通孔分布在水平部、彎曲部和進線部的端口上均設置有若干個通孔。
[0006] 進一步，所述通孔為橢圓孔。
[0007] 本發明具有的優點和積極效果是 ：由于采用上述技術方案，在電纜的支撐使用中更加方便 ；具有結構簡單，維修方便，加工成本低、生產效率高等優點 。
附圖說明

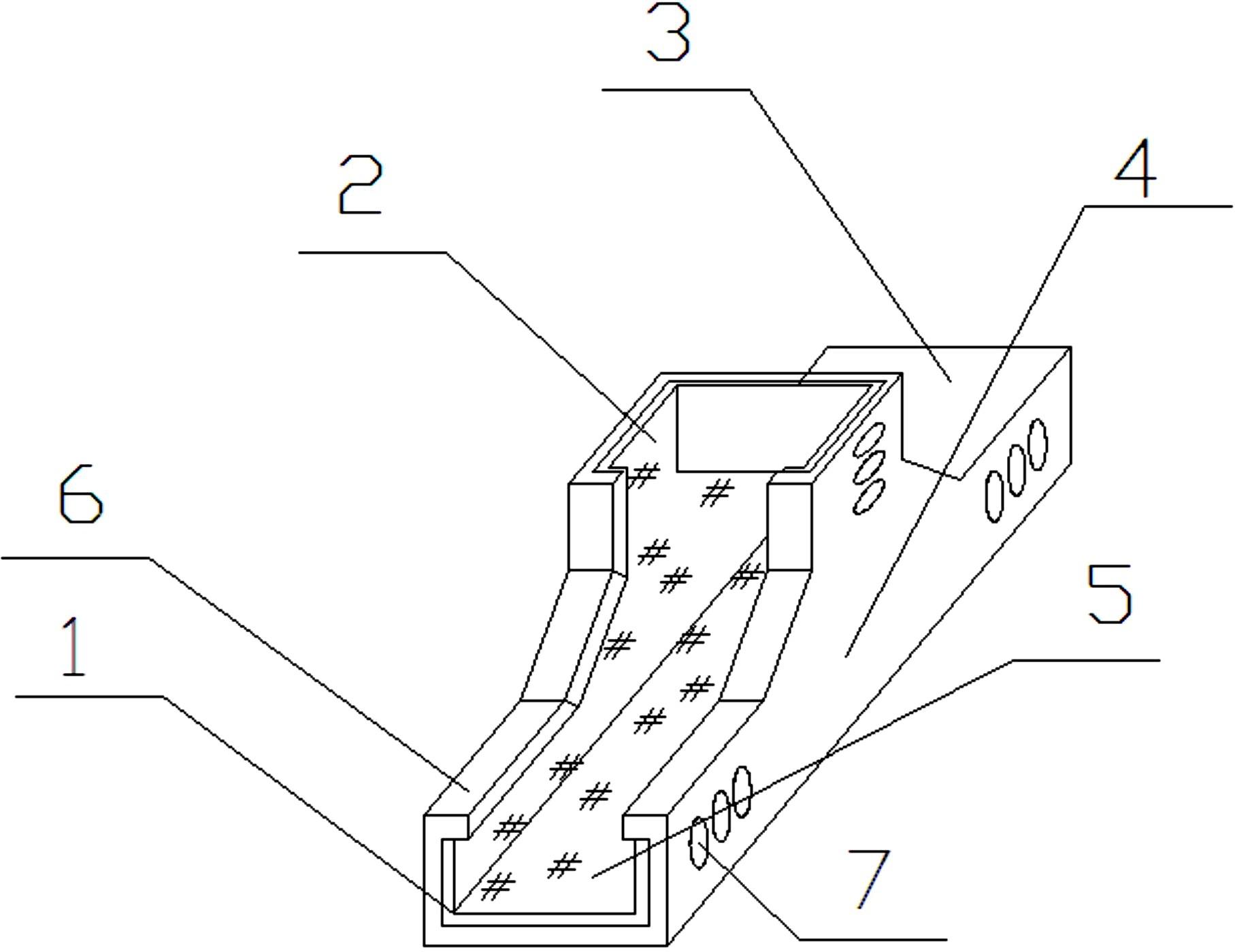

[0008] 圖 1 是本發明的結構示意圖
[0009] 圖中 ：
[0010] 1、水平部 2、彎曲部 3、進線部
[0011] 4、側壁 5、底面 6、凸起
[0012] 7、通孔

具體實施方式
[0013] 下面結合附圖對本發明做詳細說明。
[0014] 如圖 1 所示，本發明所述的防火型下垂直三通電纜橋架，包括水平部 1，彎曲部 2，
進線部 3，所述水平部 1、彎曲部 2 和進線部 3 均由兩側的側壁 4 和共同的底面 5 組成，所述
側壁上設置有向里的凸起 6，所述水平部 1 和彎曲部 2 形成一個拱形結構，所述進線部 3 為
中空通透的結構，所述進線部 3 和水平部 1 水平，所述進線部 3 和彎曲部 2 垂直。
[0015] 本發明所述的通孔分布在水平部1、彎曲部2 和進線部3 的端口上均設置有若干個通孔 7，所述的通孔 7 為橢圓孔。
[0016]  以上對本發明的一個實施例進行了詳細說明，但所述內容僅為本發明的較佳實施例，不能被認為用于限定本發明的實施范圍。凡依本發明申請范圍所作的均等變化與改進等，均應仍歸屬于本發明的專利涵蓋范圍之內。
