高載重電纜橋架具體實施方式

具體實施方式

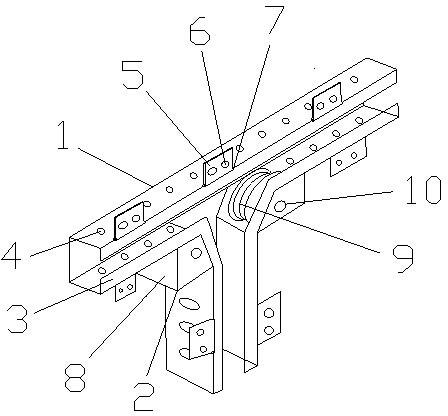

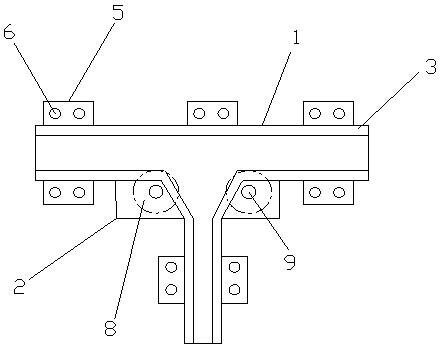

[0015] 參閱圖 1- 圖 3 所示，一種高承載電纜橋架，包括支架 1 和壓輪裝置 2，所述壓輪裝置 2 位于支架 1 的轉角處，所述壓輪裝置 2 設置有一個以上，所述支架 1 包括擋片 3 和固定件 5，所述擋片 3 位于支架 1 的兩邊開口處、并與支架 1 相固定，通過擋片 3 將支架 1 內部的

電線電纜阻擋起來，擋住脫離支架1，所述固定件5 設置有一個以上，所述固定件5 上包括螺紋孔 6 和鉸軸 7，所述固定件 5 上設置有兩個螺紋孔 6，所述鉸軸 7 連接固定件 5 和支架 1，通過固定件 5 將支架 1 固定在墻壁上，同時由于鉸軸 7，能夠使固定件 5 根據不同的墻壁面進行調節固定方式，使支架 1 與墻壁相固定，所述壓輪裝置 2 包括有壓輪箱 8，所述壓輪箱 8內設置有壓輪 9 和轉軸 10，所述轉軸 10 貫穿壓輪 9 并與壓輪箱 8 相固定，通過壓輪 9 能夠使電線電纜在支架 1 內移動更加方便，同時有也避免電線電纜與支架 1 內轉角處處于摩擦狀態，避免電線電纜受到磨損。

[0016] 所述支架 1 的轉角處皆設置有兩個壓輪裝置 2，有利于避免電線電纜在安裝過程中出現磨損情況。

[0017] 所述支架 1 上設置有減料孔 4，能夠減少材料的消耗，同時通過減料孔 4 增大支架1 的承受力。

[0018] 所述固定件 5 位于支架 1 開口處的上方，有利于將支架 1 開口處與墻壁相固定。

[0019] 所述壓輪 9 上設置有減壓膠圈，能夠使電線電纜與壓輪 9 處于軟接觸狀態，能夠防止電線電纜在轉彎處出現磨損和打折情況。

[0020] 本實用新型的新型一種高承載電纜橋架在使用時，將電線電纜放置到支架 1 內，

通過擋片 3 將其阻擋，防止脫離，最后通過固定件 5 將支架 1 固定在墻壁上。

[0021] 本實用新型的有益效果是 ：由于設置有擋片，通過擋片能夠防止電線電纜脫離支架，由于設置有固定件，能夠?qū)⒅Ъ芄潭ㄔ趬Ρ谏希捎谠O(shè)置有減料孔，通過減料孔有利于降低電纜橋架的制造材料，同時能夠增大支架的承受力度，由于設置有壓輪裝置，能夠避免電線電纜在彎角處受到磨損或者折疊的情況。

[0022] 以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新保護范圍為準。
